“擦亮眼睛”多媒体互动游戏展项

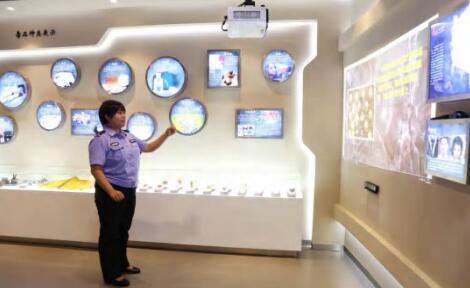

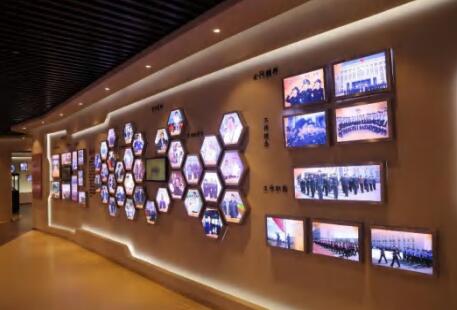

　　“擦亮眼睛”多媒体互动游戏展项是吉林省女子强制隔离戒毒所禁毒戒毒宣传教育科技展馆内的科技研发项目。

　　一、展项简介

　　“擦亮眼睛”展项，设计制作阶段需用到视频制作及感应触控交互等制作生产工艺。展项支持 5-10 人同时使用，平均使用时间为 1-3 分钟，参观者在参观过程中可以学习到在酒吧环境下对于毒 品的辨认方式。

　　二、展项使用流程

　　该展项可实现供电后自行启动，视频共分为八段媒体内容，平均分布在站台的不同区域。使用时。将道具酒杯、可乐等覆盖于灯光区域的时候，则播放相应毒品的认识过程、危害、抵抗方式的相关视频。

　　三、产品技术简介

　　本展项主要使用了 RFID 加以太网转换器的硬件设施，RFID 能感受到被信息，并能将感受到的 信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、 显示、记录和控制等要求。多功能串口转以太网转换器 TCP232-E5 是用来将 TCP 网络数据包或 UDP 数据包与 RS232/ RS485/ RS422 接口数据实现透明传输的设备，内部集成了 TCP/IP 协议栈, 可以 成嵌入式设备的网络功能, 项目软件是使用 Unity 制作完成，可适用于多种 windows，Linux，Mac 等多种平台，安装简便轻量化，便于操控。

　　四、产品技术参数

　　LAN 以太网: 10/100Mbps； 保护:内建 2KV 电磁隔离 串口: TXD、RXD、GND

　　串口速率: 从 110 到 1024000kbps 可设置

　　网络协议: ETHERNET、ARP、IP、UDP、TCP 工作温度: 工业级: -25～75° C 保存环境: - 40～85°C, 5～95%RH 模块电压：模块采用双供电接口，任选其一。 电压范围：DC5～18V

　　模块电流：最大 200 mA，平均 150mA 工作温度：-25～75 ° C

　　保存温度：-40～85

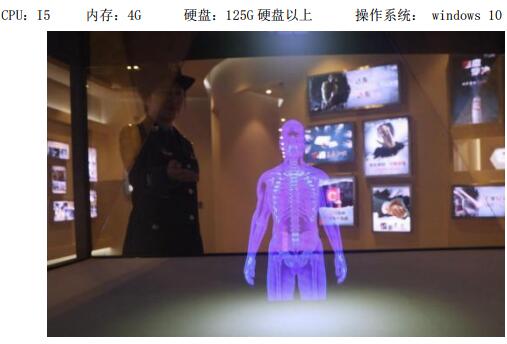

　　（二）电脑配置

　　五、产品技术详细说明

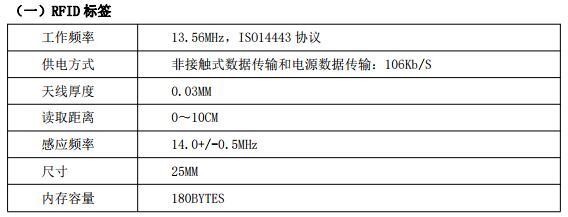

　　（一）RFID 标签

　　标签进入磁场后，接收读卡器发出的射频信号，凭借感应电流所获得的能量发出储存在芯片中 的产品信息，或者主动发送某一频率的信号，解读器读取信息并解码后，送至中央信息系统进行有 关数据处理。

　　（二）以太网转换器

　　以太网转换器是用来将 TCP 网络数据包或 UDP 数据包与 RS232/RS485/RS422 接口数据实现透 明传输的设备。当力敏压感控制器传来电讯号后，通过 TTL 电平串口，将电信号转换为串口信号， 然后通过内置网页设置串口参数，提供设置协议。此时便可将压感控制器传来的电信号转换成为可 处理的串口信息，传入软件程序中。

　　（三）程序部分

　　程序部分是利用 Unity 引擎编写的，所用语言是 C#语言，Unity 引擎可以在.NET 的框架上将程 序封装成基于 Windows 的可运行文件，当以太网转换器将处理过的信号传递到程序的时候，程序内 部读取串口信息，获得里面相应的参数，包括但不限于串口编号，触发时间等，程序内部将信号进 行二次处理，首先通过读取串口编号，来判定相应的触发位置，然后通过触发时间判定先后顺序， 然后在相应的位置播放相应资料，最终完成整个软件流程。
