陵水黎族检察院海洋监控系统

时间:2021-09-30 16:28:12   来源:陵水黎族自治县人民检察院

[内容导读]  陵水黎族检察院海洋监控系统

  一、建设背景

  海南省是全国海域面积最大的省,拥有 200 万平方公里的海域,涉海公益诉讼案件较多,但检察机关在办理涉海公益诉讼案件的过程中往往面临着线索发现、证据获取手段单一、时效性低、效 果差等难题,严重影响涉海公益诉讼案件的质量。陵水黎族自治县人民检察院海洋监控系统项目, 通过该院新村检察室与新村渔政站渔船监控平台连接,利用渔政监控平台数十个安装在海岸、河道的高清摄像头,基本实现对我县主要海域和部分河道监控全覆盖,便于陵水黎族自治县人民检察院在海洋环境污染等涉海公益诉讼案件中及时发现线索、获取证据,使渔政监控平台“一专多能”,提高系统在利用率。

  二、系统总体设计

  (一)总体架构

  对于陵水黎族自治县人民检察院海洋监控系统的建设,绝不应该是对各个子系统进行简单堆砌, 而是在满足各子系统功能的基础上,寻求内部各子系统之间、与外部其它智能化系统之间的完美结 合。系统主要依托于综合安防管理平台,来实现对众多安防子系统的统一管理和控制,通过综合安 防管理平台建设,实现统一数据库、统一管理界面、统一授权、统一安防管理业务流程等,同时考 虑将各安防系统资源作为信息化基础数据,辅助业务流程优化。

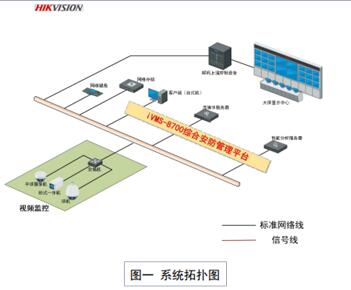

  (二)系统拓扑

  (三)系统组成

  陵水黎族自治人民检察院海洋监控系统由大屏显示子系统以及综合安防管理平台组成。

  (1)大屏显示子系统。大屏显示子系统采用高清视频技术,实现视频图像信息的高清存储、 高清显示。

  (2)综合安防管理平台。海康威视 iVMS-8700 综合安防管理平台是一套“集成化”、“数字化”、 “智能化”的平台,在一个平台下即可实现多子系统的统一管理与互联互动,真正做到“一体化” 的管理,提高用户的易用性和管理效率。

  (四)系统功能

  (1)基础功能。实现基础的组织管理、用户管理、日志管理、资源管理和系统配置,为整个系 统的顺利运转提供基础保障。

  (2)电子地图功能。系统支持静态电子地图、GIS 电子地图的应用,为管理者提供了直观、有效的展示手段。

  (3)事件中心功能。提供日志管理、规则管理等功能,为综合安全管理提供高效管理手段。

  (4)智能运维功能。系统提供对视频设备和服务进行监控,采集设备和服务信息,并对采集的 结果做一定的统计分析、生成告警,为视频监控平台提供可靠的信息来源,实现智能化运维管理。

  三、系统核心技术

  陵水黎族自治县人民检察院新村检察室三楼配置液晶高清大屏显示系统一套,采用 46 英寸 LCD 拼接屏组成 3(行)×3(列)的拼接显示大屏作为显示幕墙,同时配置视频综合平台一台,对前端 设备采集的画面、GIS 系统图形、报警信息进行上墙显示,并可进行拼接、开窗、漫游等各类功能。 还可将电脑信号输入并切换上墙。配置网络存储设备一台,对前端摄像机采集的视频存储 3 个月。

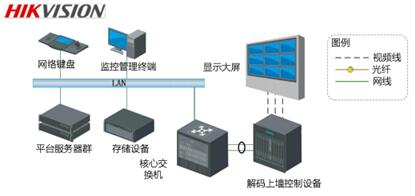

  图二 系统架构图

  (一)采用 CVR 存储设计

  网络高清视频监控系统的存储设计采用 CVR 视频监控专用存储设备,通过集中式的存储方式部 署在中心机房,用于存储管理所有前端监控摄像头的实时监控视频。采用集中式存储方案,物理介质集中布放,更方便管理,数据更可靠、更安全,更容易实现数据的大规模共享和应用。

  CVR 采用了先进的视频流直存技术,可以提高系统性能和可靠性,同时降低使用成本,并具备 高性能、高可靠、高密度、大容量、易扩展的特点。此外,CVR 设备内嵌了流媒体模块,是集编码 设备管理、录像管理、存储和转发功能为一体的视频专用存储设备,支持编码器数据流直接写入存储,或通过流媒体转发写入存储,平台和客户端可以直接从存储中点播、下载,节省大量存储服务 器。

  在计算存储空间时需先计算出所有路数存储一定的时间所需的存储总空间,用总路数乘以每路 码流大小,再乘以总的存储时间即可算出总的存储空间,在计算过程中保持单位的一致性。

  (二)视频综合平台设计

  视频综合平台采用一体化设计,可插入各类输出接口类型的增强型解码板,进行上墙显示,并 可进行拼接、开窗、漫游等各类功能。也可插入各类信号输入板,可将电脑信号输入并切换上墙; 除此之外,还也可接入模拟、数字(HD-SDI)或光信号的信源接入。

  视频综合平台可将平台软件模块以 X86 板插入的形式全部部署在视频综合平台内,无需购置各 类服务器,平台各模块借助综合平台高性能的双交换总线技术,高效平稳的运行,无需考虑原先网 络压力问题。

  视频综合平台支持网络编码视频输入、VGA 信号输入,支持 DVI/HDMI/VGA 接口输出,可进行实 时视频、历史录像回放视频解码上墙和报警联动上墙,并支持动态解码上墙云台控制功能。

  视频综合平台支持画面风割、开窗漫游等拼控功能,还集成了视频输入、输出,视频编码、解 码,大屏拼接控制、视频开窗、漫游等其他功能。

  (三)大屏显示结构设计

  目前,项目主要选择使用 LCD 液晶显示单元,其常用的尺寸有 46 寸、47 寸、55 寸、60 寸等, 它可以根据客户需要任意拼接,采用背光源发光,物理分辩率可以轻易达到高清标准,液晶屏功耗 小,发热量低,且运行稳定,维护成本低。LCD 大屏单元组成的拼接墙具有低功耗、重量轻、寿命 长、无辐射、安装方便快捷、占用空间较小等优点。

  根据项目需求,可采用 46 英寸 LCD 拼接屏组成 3(行)×3(列)的拼接显示大屏作为显示幕 墙,不仅可以显示前端设备采集的画面、GIS 系统图形、报警信息,其他应用软件界面等,还能接 入本地的 VGA 信号、DVD 信号以及有线电视信号,满足用户各种信号类型的接入需求。

  显示大屏支持 BNC、VGA、DVI、HDMI 等多种接口,通过控制软件对需要上墙显示的信号进行显 示,通过视频综合平台可实现信号的实时预览、视频拼接显示、任意分割、开窗漫游、图像叠加、 图像拉伸缩放等一系列功能。

  (四)接入渔政监控安防管理平台

  海康威视 iVMS-8700 综合安防管理平台(以下简称 iVMS-8700 平台)是一套“集成化”、“数字化”、“智能化”的平台,包含视频监控等多个子系统。在一个平台下即可实现多子系统的统一管理 与互联互动,真正做到“一体化”的管理,提高用户的易用性和管理效率。iVMS-8700 综合管理平 台是自主研发的基于 SOA 系统架构的集成多系统的联网平台,采用先进的软硬件开发技术,满足系 统集中管理、多级联网、信息共享、互联互通、多业务融合等需求,满足领域内弱电综合管理的迫切需求。

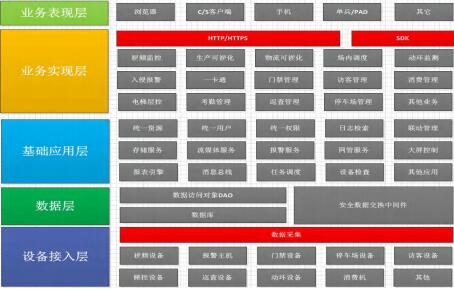

  图三 平台系统架构图

  (1)平台的组成

  第一层为设备接入层,设备接入层包含各监控安防系统设备资源,如视频设备等基础设施,为 系统应用提供可靠、有效、稳定的数据来源。

  第二层为数据交互层,数据交互层包含关系数据库、安全数据交互中间件等组成的综合信息资源库。对操作系统、数据库、安全加密、多媒体协议进行封装,屏蔽差异,实现上层应用的平台无 关性,提高运行效率和系统兼容性。

  第三层为基础应用层,基础应用层负责在软件框架之上提供各个子系统的管理,如视频等。基于基础应用层的平台开发设计,能满足用户实际操作应用需求,并丰富安防综合应用功能,实现了 各子系统间的统一管理。

  第四层为业务实现层,业务实现层负责提供在统一的应用软件框架之上的各类应用,实现了各 子系统间的业务集成及联动。

  综合管理平台通过 Web Service 接口使用平台提供的各种服务,将具体的业务展现给最终的用 户。平台支持 C/S 客户端、B/S 客户端、大屏客户端、手机客户端以及 Pad 客户端,最大化满足用 户的体验效果。平台满足多部门对视频数据、信息数据的共享需求,可根据各使用部门不同的应用需求,采用自定义针对性的用户界面,通过授权的情况下,各部门可实现视频及信息数据的共享。 (2)平台功能模块

  1)基础应用子系统

  基础应用子系统为应用子系统提供基础的框架支持和集中管理,对组织、区域信息进行统一管 理,对人员、卡片信息进行统一管理和配置,对用户和用户权限进行统一管理,使各子系统模块之 间达到资源共享、协作联动和统一调度。

  2)数据库管理

  集中管理软件依托于数据库软件,数据库软件是一个实际可运行的存储、维护和应用系统提供 数据的软件系统,是存储介质、处理对象和管理系统的集合体。数据库软件 DB 具有存储、截取、安 全保障、备份的功能,是系统资源数据的管理工具。数据库能够保证系统资源的数据独立、高度共 享、使用方便、运行可靠、可修改性和可扩充性以及能充分描述数据间的内在联系。系统资源在 DB 中的访问过程,都是在 DBMS (Database Management System,数据库管理系统)的指挥和调度下进 行的,并严格按照安全策略(包括系统安全策略、数据库安全策略、用户安全策略)对数据库执行 相应的操作。

  3)电子地图子系统

  电子地图系统主要用于配置与控制各子系统资源,展示这些资源的地理位置、细节图以及相应 的报警信息等综合业务。它提供平台中的电子地图管理服务,通过地图来展现整个平台的资源的控 制与配置,事件的上报与展现,是一种可视化的综合业务入口。目前支持 GIS 地图和静态地图两种 类型地图。

  4)事件中心子系统

  事件中心子系统是综合管理平台的事件枢纽。主要提供综合管理平台中各子系统的事件配置、 分发、上报、联动等功能,并支持批量事件规则与联动。事件中心秉承统一管理事件的原则,同时 通过合理抽象,将各个子系统的事件通过注册的形式在启动的时候注册给事件中心,做到事件管理 的灵活与变通。事件中心采用 B/S 架构配置、C/S 架构控制结合的方式,包含 CMS、客户端、服务器 三大部分,协同运作完成整个事件中心的功能。

  5)运维子系统

  运维子系统主要负责对视频设备和服务进行监控,采集设备和服务信息,并对采集的结果做一 定的统计分析、生成告警,为综合管理平台提供可靠的信息来源,采用 B/S 架构配置,实现平台上 的设备及服务器的状态检测与展示,并实现各种状态异常告警,从而满足用户实时地、统一地对设 备状态进行监控。

  6)视频监控子系统

  视频监控子系统,实现对视频设备、解码设备、视频存储设备等进行集中管理。采用 B/S 架构配置、C/S 架构控制结合的方式,实现视频安防设备接入管理、实时监控、录像存储、检索回放、 智能分析、解码上墙控制等功能。通过开放的体系架构,全面、丰富的产品支持,为用户提供随需 应变的整体解决方案。

  7)视频质量诊断子系统

  视频质量诊断子系统通过网络可直接到前端设备,流媒体或者级联服务器上获取实时码流,采 用视频质量诊断算法,对视频图像进行分析,并及时提供告警信息和通知。该子系统支持对 15 种常 见摄像头故障进行诊断,并根据视频质量诊断情况,生成视频质量诊断报告及视频质量故障统计报 表。

  四、运用成效

  (一)项目运用成效

  系统建成以来,陵水黎族自治县人民检察院新村检察室在主动发现海洋公益诉讼案件线索、及 时获取案件证据等方面的效率得到了很大的提高,海洋公益诉讼线索的获取方式仅靠群众举报的被 动式,增加了通过监控视频获取的主动式,为陵水黎族自治县人民检察院深入开展“增绿护蓝”公 益诉讼专项行动提供了坚强的科技保障。

  (二)项目创新性

  该项目是海南省检察机关第一个利用渔政监控平台获取涉海公益诉讼案件线索和证据的监控系 统,使涉海公益诉讼线索的获取方式由之前仅靠群众举报的被动式,增加了通过监控视频获取的主 动式;从仅仅依靠无人机的单一性向无人机+监控互补的多元化,大幅提高了涉海公益诉讼案件线索 的发现以及案件证据的固定和获取的效率,是公益诉讼与科技融合的又一创新工作模式,得到高检院、省委政法委、省院、县委的高度赞扬。


  图六 陵水黎族自治县人民检察院新村检查室干警使用海洋监控系统办案

  (三)项目可操作性

  该项目可操作性强,使用者通过渔政站提供的专用账号即可登录平台,并在平台中对设备发出 指令,如旋转摄像头、缩放画面、调取监控数据等,即可获取所需的监控信息。新村检察室的控制 电脑已实现和 LCD 拼接屏直连,获取的监控画面可实时投放到 LCD 拼接屏中,检察官通过 LCD 拼接 屏放大的高清画面将能更好的发现公益诉讼线索,也更方便于对公益诉讼证据的固定、获取进行指 导,提高证据获取的效率。

  (四)项目可复制推广性

  该项目是充分利用渔政站的渔政监控系统对海域的实时监控,从而实现海洋公益诉讼线索发现和证据获取的目的。因为是接入系统而非建设系统,整个项目造价很低,同时也提高了渔政监控平台的“再利用率”。该项目的建成使海洋公益诉讼线索的发现不再仅限于被动的群众举报,证据的获取也不再仅限于无人机,且更加的方便、快捷、高效,具备很强的可复制推广的条件。
