瑞芯微安防后端方案RK3568 赋能NVR/XVR全面硬件升级

时间:2021-01-14 16:26:01   来源:瑞芯微

[内容导读]  近日,瑞芯微推出全新安防后端NVR XVR芯片方案RK3568,其四大特性赋能NVR XVR的全面硬件升级。

  在视频监控系统数字化、网络化、高清化、智能化的发展趋势过程中,网络视频监控系统的市场需求日益提升。随着安防行业的大范围涉及,尤其是平安城市、智能交通等项目的全面展开,监控场景趋向复杂化,监控点分散化,后端设备NVR/XVR的应用面逐渐扩大,对其性能要求不断提升。

  近日,瑞芯微推出全新安防后端NVR/XVR芯片方案RK3568,其四大特性赋能NVR/XVR的全面硬件升级。

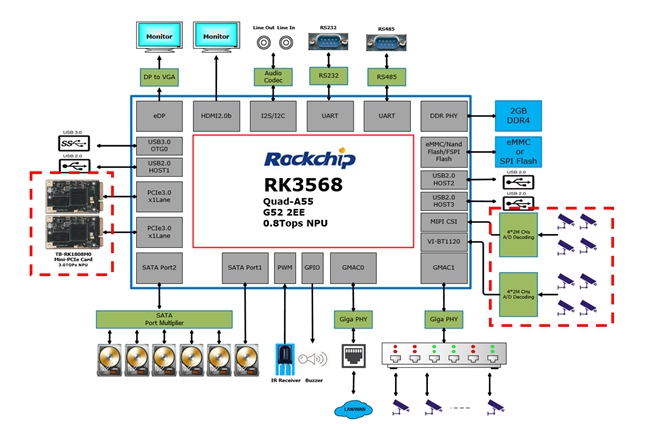

  RK3568 NVR应用框图



 RK3568 XVR应用框图

  一、RK3568具备强大的核心处理能力,确保后端设备数据处理的稳定性及高效性

  RK3568 CPU搭载全新Arm v8.2-A架构,效能有效提升。采用22nm先进工艺,低功耗高性能

  GPU为Mali-G52 2EE ,双核心架构,图像API支持OpenGL ES 3.2, 2.0, 1.1,Vulkan 1.1

  内置瑞芯微自研第三代NPU RKNN,算力达0.8Tops,支持Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet主流架构模型的一键转换

  强大的编解码能力:支持4K H.264/H.265等多种格式高清解码,支持多路视频源同时解码,最大支持10*1080P30 H264/H265,支持同编同解;支持1080@120fps H.264及H.265格式编码,支持CBR, VBR, FixQp, AVBR, and QpMap,支持ROI编码

  二、RK3568支持丰富的RAM/ROM类型,安全可靠,数据存储无忧

  支持丰富的DDR颗粒类型,支持DDR3/DDR3L/DDR4/LP3/LP4/LP4x,支持DDR3及DDR4的全链路ECC,满足工控等高可靠性产品的要求,32bit位宽,最高数据率3200Mbps,充裕的带宽设计,更能满足安防智能NVR/XVR场景需求

  支持丰富的Flash类型,支持SPI NOR/SPI Nand Flash /Nand Flash/eMMC,支持SPI Flash+eMMC双ROM共存设计,满足差异化的双系统设计需求

  可提供经测试验证的DDR核心模板及核心器件选型表,方便客户快速产品化

  三、RK3568具备优秀的能耗控制技术,发热更小,环境适应性强

  瑞芯微自研S-Boost功耗控制技术,相比传统技术,同电压下性能提升10%,同频率下功耗降低20%。结合22nm先进工艺的能耗优势,使安防后端产品的发热更均衡,高温环境下工作更可靠

  瑞芯微自研超级待机模式,LPDDR4X应用方案下,通过软硬件配合,整机功耗可降低到1.6mA(3.8V供电),可适用于对超低功耗有特殊需求的产品

  四、RK3568支持丰富接口扩展,支持三屏异显,满足多样化安防场景需求

  拥有更灵活的IOMUX,引脚多功能组合应用,可根据产品需求选择,满足更多样的功能组合需求

  支持多种视频输入输出接口,输出接口支持自带点屏,最多可支持三屏异显;输入接口可外接摄像头或用于扩展多路摄像头的输入能力。相比传统NVR方案,RK3568增加了本地显示输出接口及摄像头输入接口,实现显示一体化,有助于不同种类的安防后端产品形态应用

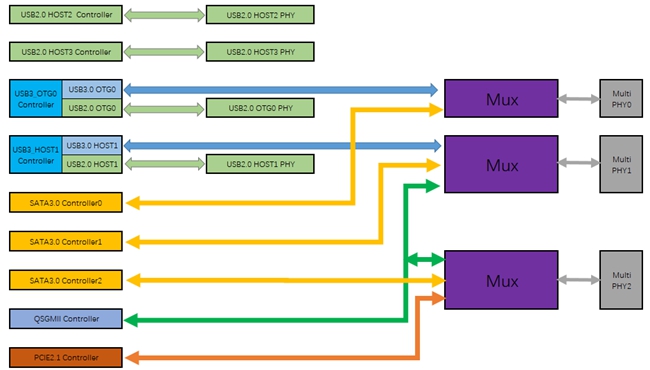

  高速接口可选类型丰富,支持2路RGMII接口, 支持PCIE2.1,PCIE3.0,支持最多3路SATA3.0,2路USB2.0,2路USB3.0;PCIE接口使5G及WiFi6的高速率吞吐应用成为可能,实现对运营商和云服务等业务的支持



  RK3568安防后端NVR/XVR方案,在产品功能上除传统的接入、存储、转发、解码应用,基于其高性能AI算力,还可在人脸对比报警、智能人车检索、越界预警、火警可视化预警等方面展开智能化应用,重构边缘价值。

  人脸对比报警

  RK3568方案可支持视频流或图片流检测识别,通过识别人脸属性如性别、年龄、表情等特征,输出人脸实时比对。

  智能人车检索

  支持以图搜图、以脸搜脸、对比联动、秒级检索、布控报警等功能。

  越界报警

  RK3568方案基于自研高效RKNN AI处理单元,实现区域入侵、越界侦测等应用,对人体/机动车进行目标识别,可过滤各类环境干扰,如植物、光影、小动物等非人体或车辆引起的误报。

  火警可视化预警

  基于RK3568强大核心处理能力,支持以温升探测和烟雾探测为核心的安防NVR系统,可标注烟雾、火点等方位,视频联动快速核查,满足早期火情探测需求。

  目前,安防后端方案RK3568已进入量产阶段。同时,基于RK3568瑞芯微推出两款评估开发板,分别为针对NVR/XVR场景的评估板及工控类安防场景的DDR4评估板,旨在让下游合作伙伴更快速地适配和验证相关产品功能,助力新一代智能化安防后端设备的全面硬件升级及产品落地。

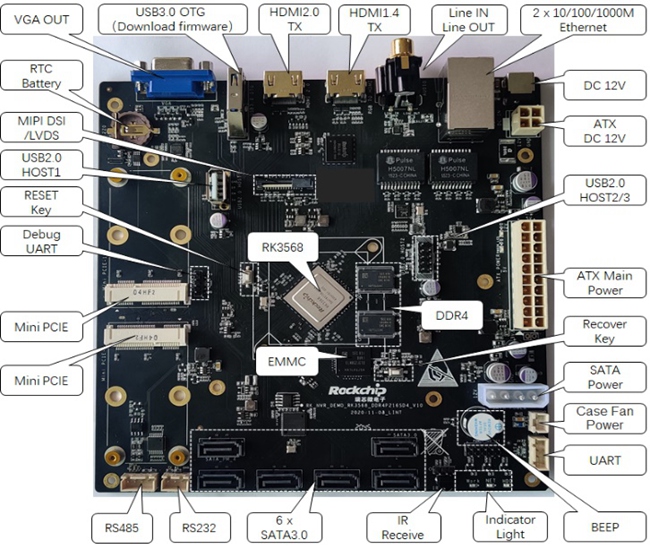

  RK3568 NVR Demo板

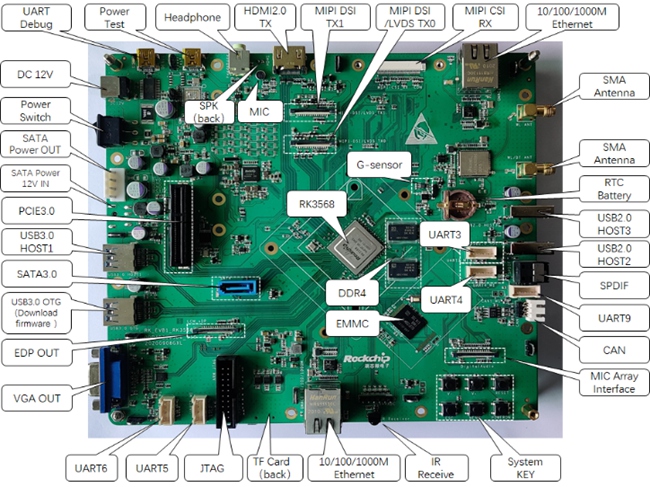

  RK3568 DDR4 EVB
